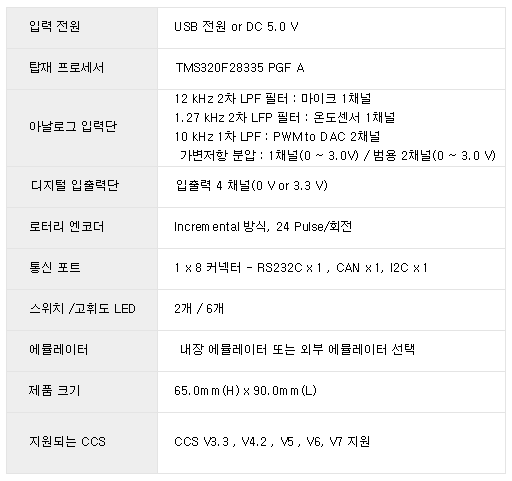

TR28335 Spec

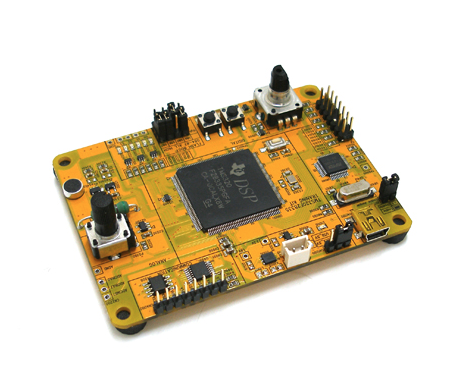

> TR28335 트레이닝 키트

> 트레이닝 키트 TR28335의 주요 특징

TMS320F28335 PGF A 칩 탑재

- C28X 32Bit 정수형 Core : 150MHz / 150MIPS / 150MMACS
- DMA(Direct Memory Access)  탑재
- 내부 메모리: 68K Byte RAM / 2K Byte OTP / 512K Byte FLASH
- 16CH Analog-to-Digital Converter : 12Bit / 12.5MSPS
- 12+6 CH PWM (6CH HRPWM 포함) / 6 CAP / 2 QEP
- 통신 : 1 SPI / 3 SCI / 2 CAN / 1 I2C / 1 McBSP

JTAG 에뮬레이터 내장

- 별도의 JTAG 에뮬레이터 없이, USB 연결만으로 학습 가능
- 내장 에뮬레이터 미-사용 시 외부 에뮬레이터를 사용하기 위한 표준 14핀 JTAG 인터페이스 인출

온도센서 및 발열소자 내장

- 제어 루프를 쉽게 실습 가능

가변 저항 탑재

- ADC 기능 실습 및 테스트용

범용 스위치 2개

- GPIO 및 Trip, Capture 기능 실습 및 테스트용

고휘도 LED 6개

- GPIO 및 PWM 출력 기능 실습 및 테스트용

아날로그 입력/PWM 출력 핀 인출

- PWM 출력 4채널 /ADC 입력 3채널 인출

마이크 1채널 내장

- ADC를 이용한 외부 음향 처리 가능

다양한 통신 기능 활용

- RS232C 트랜시버
- CAN 트랜시버
- I2C 핀 인출

점퍼 방식의 부트 모드 선택

- Flash, SPI,SCI,CAN,내부 RAM,OTP, Parallel 등 15가지

TR28335 회로도 Download : Schematic_TR28335_V130.pdf

TSM320F28335 DataSheet Download : tms320f28335.pdf
